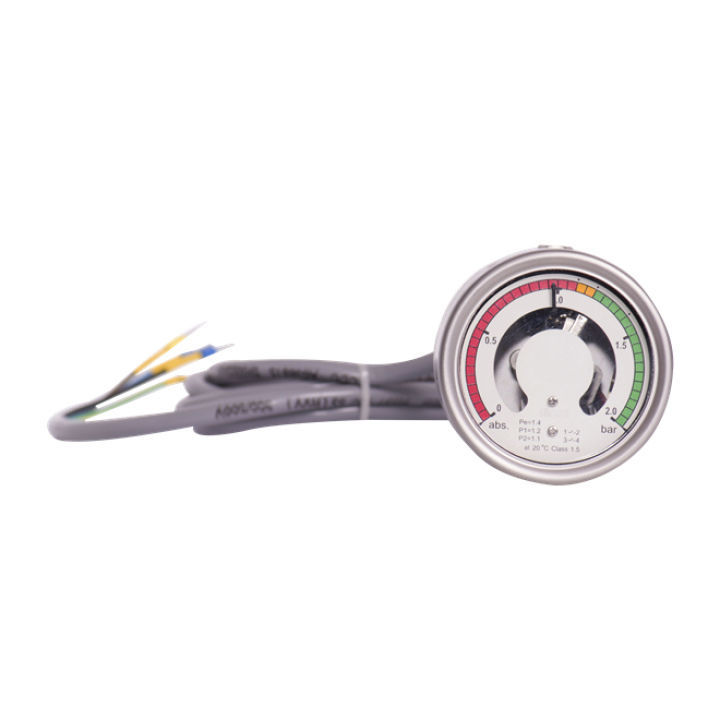

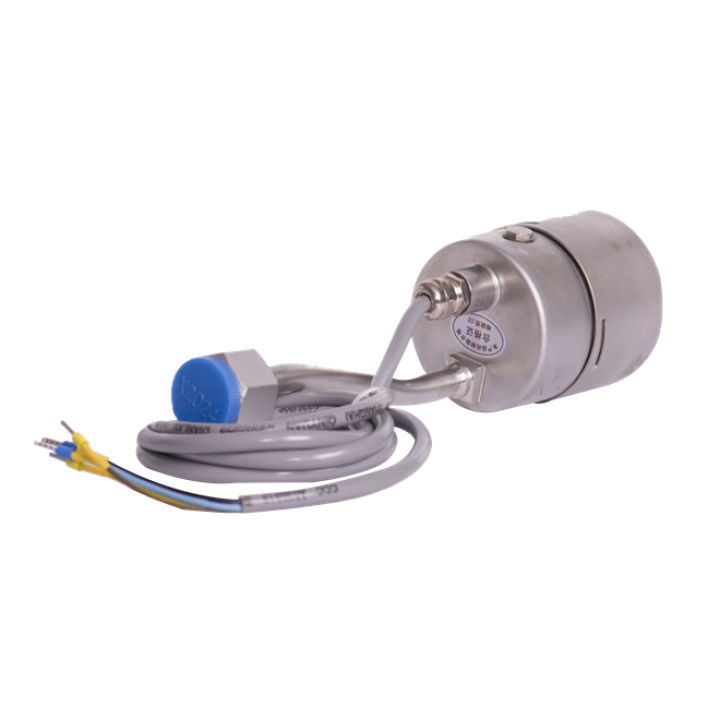

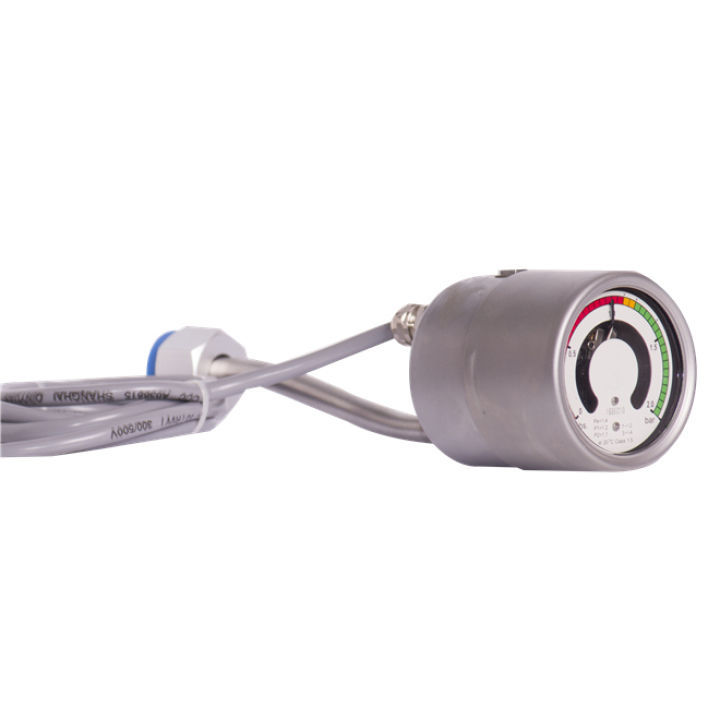

HGS60J

用于监控密闭容器中SF6气体的密度,可广泛应用于中压开关柜、环网柜。适合于户外恶劣的外界条件。

产品特点

体积最小化,安装接口特别定制,方便可靠。按照客户需求定制压力接口。可根据用户需求提供多个开关动作接点。



技术参数

1、外壳直径:Φ64

2、外壳材质:不锈钢

3、测量范围:-0.1 ~ 0.9MPa

4、测量精度: 1级、1.5级(at20℃); 2.5级(at-30℃ ~ +60℃)(气态)

5、工作环境:温度-30℃ ~ +60℃, 相对温度≤ 95%RH

6、防护等级:IP65

7、绝对漏气率:≤1×10-9Pa·m3/s (氦气检漏)

8、接点形式:磁助式电接点开关(最大 2组,常开或常闭,可按客户要求定制3组)

9、压力接口:M24×1.5(可定制)

10、安装方式:轴向

11、绝缘性能:绝缘电阻:>100 MΩ (500V DC);绝缘耐压:2000V, 50/60 Hz 1min.

12、接点电气参数:功率:30VA;最大工作电压:380V; 最大电流:1A

13、感压元件:巴登管


  • 型号 : HGS100J

  • 精度等级:1.5% at20℃; 2.5% at-30℃ ~ +60℃

  • 连接口:M24×1.5(可定制)

  • 检测气体 : SF6气体

  • 测量范围 : 0 ~ 2bar(abs.)

  • 开关组数:最大三组,动作点根据客户定制

  • 绝对漏气率:≤1×10-9Pa·m3/s (氦气检漏)

  • 总高度:210mm(可定制)
