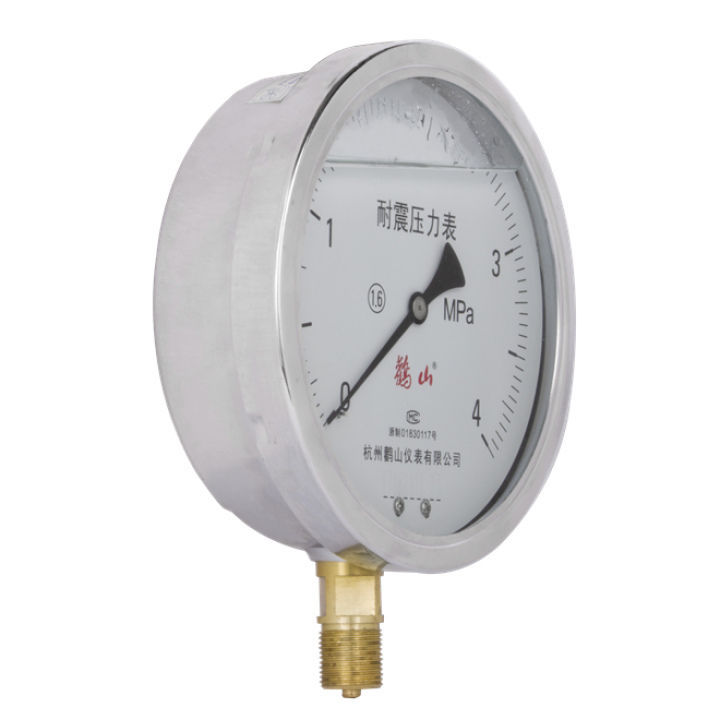

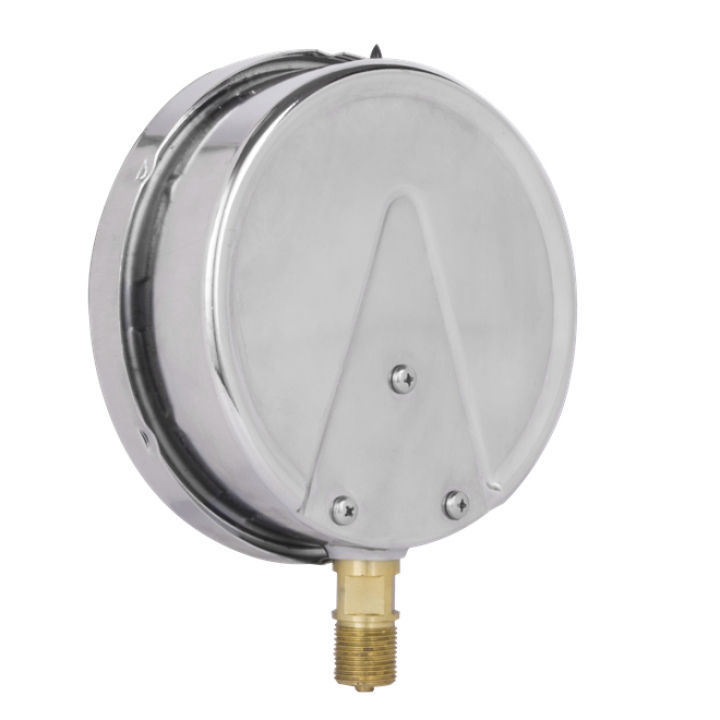

YN150

耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。

用途说明

耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌阻尼油和配套缓冲装置等措施。具有良好的抗震性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合,以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值,以克服介质强烈脉冲及环境震动对仪表带来的损害,确保读数的准确性。

不锈钢抗震压力表的外壳用不锈钢材料制成 ,可在有腐蚀性、振动较大的恶劣环境中使用。





主要技术指标

型号

公称直径(MM)

精度等级

测量范围(MPA)

接头螺纹

YN50

¢50

2.5



-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3

-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6

0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;0~60



M14×1.5

YN50ZT

YN63

¢63

YN63ZT

YN100

¢100

1.6

M20×1.5

YN100ZT

YN150

¢150

YN150ZT



介质温度不超过60℃。

使用环境温度:-555(表壳内充甘油);-2555(表壳内充硅油)



使用注意事项

波动压力全量程的1/3~2/3为宜,稳定压力全量程的3/4,不得满量程使用。

压力表的检定周期可根据使用环境及使用频繁程度确定,一般不超过6个月。


  • 型号:YN150

  • 精度等级:1.6%

  • 螺纹:M20*1.5

  • 安装方向:径向

  • 外壳:铁电镀

  • 接头:铜合金
