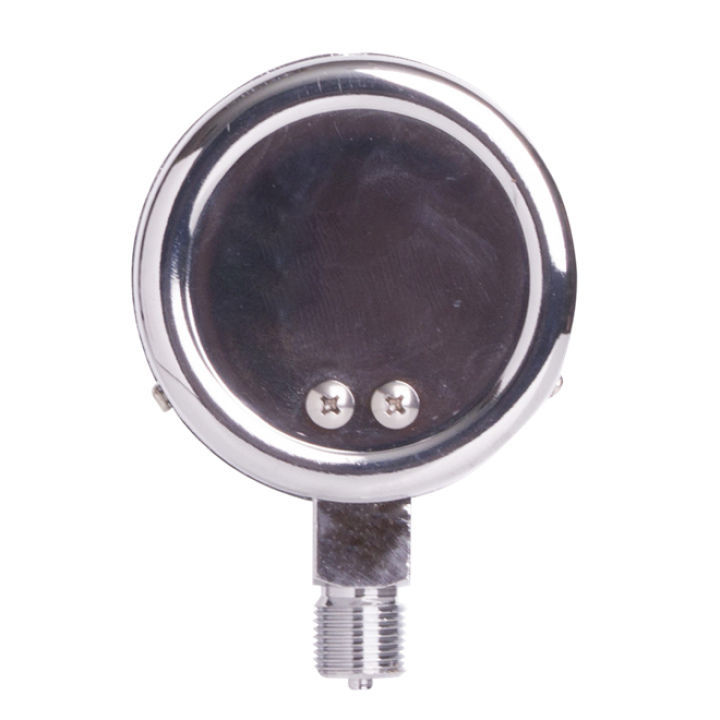

YE75

用途说明

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用（不锈钢款除外）、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

结构原理

仪表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

主要技术指标

工作位置、环境：仪表垂直安装，工作环境温度-25~55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。

温度影响：使用温度偏离2 0±5℃时，其温度附加误差不大于0.4%/10℃。
