YE60

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用(不锈钢款除外)、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

用途说明

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用(不锈钢款除外)、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。



结构原理

仪表由测量系统(包括接头、波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来



主要技术指标

型号

精度等级

测量范围

接头螺纹

正压

负压

正负压



YE60

YE60ZT

YE75

YE100

YE100ZT

YE150











2.5

0~1.6

0~2.5

0~4

0~6

0~10

0~16

0~25

0~40

0~60

0~100

-1.6~0

-2.5~0

-4~0

-6~0

-10~0

-16~0

-25~0

-40~0

-60~0

-100~0

-0.8~+0.8

-1.2~+1.2

-2~+2

-3~+3

-5~+5

-8~+8

-12~+12

-20~+20

-30~+30

-50~+50







M14×1.5



M20×1.5





工作位置、环境:仪表垂直安装,工作环境温度-25~55,相对湿度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。

温度影响:使用温度偏离2 0±5时,其温度附加误差不大于0.4%/10

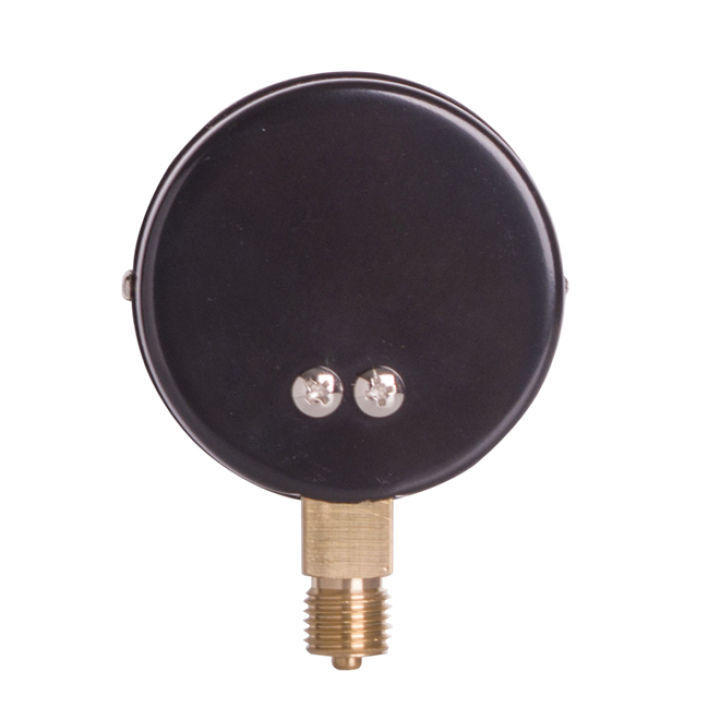

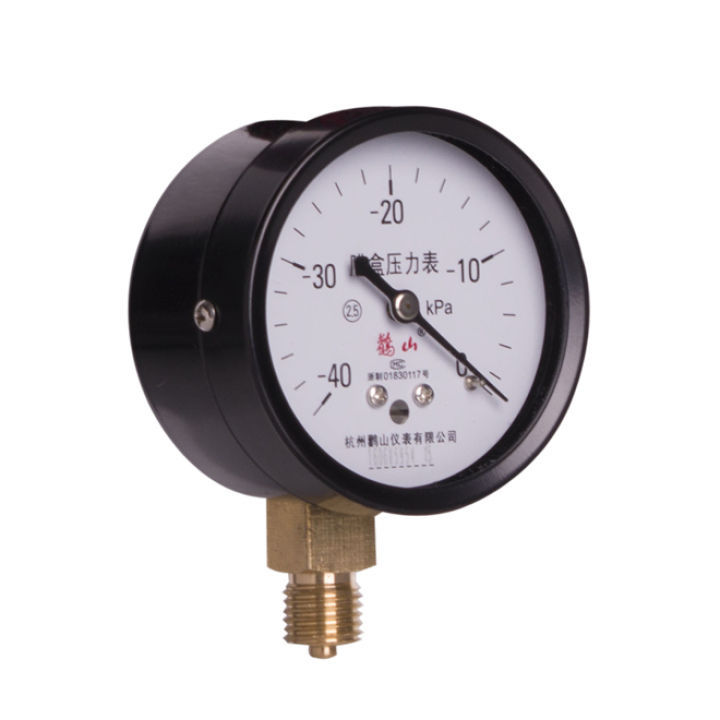

  • 型号:YE60

  • 精度等级:2.5%

  • 螺纹:M14*1.5

  • 安装方向:径向

  • 外壳:铁电泳

  • 接头:铜合金
